وحدة تحكم شاملة بمحرك بدون فرش ، شاشة عرض LCD للسرعة ، مجموعة دواسة الوقود لإصلاح الدراجة الكهربائية الثلاثية العجلات ، 36 فولت ، 48 فولت ، 60 فولت ، دراجة W ، 45 أ

قائمة التعبئة:
1 ، وحدة تحكم

نحن متجر المصنع ودعم الجملة. إذا كنت تطلب كمية كبيرة ، يرجى الاتصال بخدمة العملاء عبر الإنترنت وسوف نقدم لك أسعار الجملة

ورقة بيانات المنتج

مقاسات المنتج: 215x33x80mm
جهد كهربائي مقنن: تيار مستمر 36 فولت 48 فولت أو 48 فولت 64 فولت أو 60 فولت 72 فولت
الطاقة المقدرة: من من من من من من من
الوقود الحالي المقنن:: 45 أ
حماية الجهد المنخفض: 30 فولت 42 فولت 52 فولت 63 فولت
إن استهلاك الطاقة الاحتياطية:> 5mA
مواد الإسكان 64: سبائك الألومنيوم
، مقاوم للماء: IPX6
محركًا مطابقًا: محرك فرش
شاشة مطابقة: شاشة LED عادية وشاشة LCD

الوظائف والميزات

أعلى ضوضاء منخفضة للغاية:
تقليل تموج عزم دوران المحرك إلى الحد الأدنى. تحقيق السيارة خالية من الضوضاء والاهتزاز والشعور بالركوب المريح (عزم تقليد)

• كفاءة عالية ؛
تسمح تقنية القيادة ذات التحكم الميداني (FOC) بكفاءة أعلى للنظام ، وفقدان أقل للحرارة وأطول مسافة ركوب.

واطعمة متعددة.
حماية التيار الزائد ، أكثر من الجهد/تحت حماية الجهد ، حماية النفقات العلوية هارب الحماية ، حماية قصيرة الدوائر

حماية فصل سلك الطور ، حماية انسداد.

تكوينات مرنة.
تعتمد جميع وظائف وحدة التحكم على احتياجات العملاء

قوة قوية وجودة مستقرة

وصف وظيفة وحدة التحكم العامة

يرجى اتباع الخطوات الموضحة أدناه لتوصيل وحدة التحكم بمحرك Ebike الخاص بك

1. موتور A.B.C
محرك بدون فرش عادة 3 أسلاك المحرك (الأزرق السميك والأخضر والأصفر) و 5 أسلاك قاعة (موصلات 5P).
يرجى توصيل أسلاك المحرك 3 ABC لجهاز التحكم بأسلاك المحرك الخاص بك ، يرجى ملاحظة أن الألوان نفسها متصلة معًا.

2. مستشعر القاعة
في الخطوة الثانية ، يرجى توصيل موصل مستشعر قاعة 6P بسلك قاعة المحرك الخاص بك ، إذا لم تكن الموصلات هي نفسها ، يمكنك قطع الأسلاك للاتصال. يرجى ملاحظة أنه يجب توصيل نفس اللون بشكل صحيح.
الأحمر هو 5V +. الأسود هو 5V سلبي.

3. دواسة الوقود
أحمر: 5V + عمود ، أبيض (أخضر): إشارة دواسة الوقود ، أسود: 5V-القطب. موصل ذكر 3P
يرجى توصيل أسلاك دواسة الوقود بموصل دواسة الوقود ، إذا كان موصل دواسة الوقود الخاص بك ليس هو نفسه موصل وحدة التحكم ، يمكنك قطع الأسلاك للاتصال ، يرجى ملاحظة أسلاك الإشارة 5V + و-. يرجى الحرص على توصيل الأسلاك بشكل صحيح.

4. ثلاث سرعتين
أزرق: سرعة عالية ، أسود: سلبي ، بني: سرعة منخفضة.
موصل ذكر 3P.
السرعة العالية: السرعة ، السرعة المتوسطة: السرعة من. سرعة منخفضة: السرعة من.

يرجى الاتصال بأسلاك مفتاح السرعات الثلاث كما هو موضح أعلاه ، تستخدم وحدة التحكم سرعة متوسطة عندما تكون شاغرة وغير متصلة.
إذا كان موصل تبديل 3 سرعاتك مختلفًا ، فيمكنك قطع الأسلاك للاتصال ، يرجى الحرص على الاتصال بشكل صحيح.

5. عكس
موصل ذكر 2P من السلك الرمادي والأسود.
يرجى الاتصال بمفتاح الرجوع إلى الخلف ، إذا لم تكن الموصلات الخاصة بك هي نفسها ، فيمكنك قطع الأسلاك للتوصيل.
هذه الوظيفة هي عندما يكون المفتاح العكسي في وضع التشغيل ، سيتحول محرك الدراجة/السكوتر الكهربائي إلى الخلف ، بسرعة منخفضة.

6. مكابس منخفضة المستوى
موصل ذكر بسلك أبيض وأسود 2P.
يحتوي جهاز التحكم على موصلان لسلك الفرامل ، يرجى الاتصال بالفرامل اليدوية اليمنى واليسرى. عندما يتم تقصير الأسلاك السوداء والبيضاء معًا ، ستقوم وحدة التحكم بقطع الطاقة عن المحرك.

7. كروز التلقائي
سلك وردي وأسلاك سوداء مع موصلات سوداء للذكور والنساء.
يرجى الاتصال بكابل زر خنق الرحلات الخاص بك. إذا كانت الموصلات مختلفة ، يمكنك قطع الأسلاك للاتصال.
تعني هذه الميزة أنه عند تشغيل السرعة ستكون ثابتة عند السرعة التي كانت لديك قبل تشغيل الرحلة التلقائية.
إذا كنت لا تستخدم هذه الوظيفة ، فيمكنك ترك هذا الموصل غير متصل.


8. أجهزة الإنذار
موصل أحمر ، أزرق ، أصفر ، 3 سلك 4p أحمر.
يرجى الاتصال بموصل التنبيه 4p ، هذا هو موصل وظيفة التحكم في إشارة الإنذار ، إذا لم تكن بحاجة إلى هذه الوظيفة ، فيمكنك تركها غير متصلة.

9. إنذار إمدادات الطاقة
أحمر: مزود طاقة + ، أسود: سلبي ، موصل أنثى أحمر 2p.
هذا الموصل هو مصدر طاقة الإنذار ، وهو متصل بمصدر طاقة الإنذار ويستخدم لتشغيل الإنذار.

10. عرض السرعة
السلك الأخضر
متصلة بسلك السرعة الخاص بك ebike/ebike شاشة LCD ، تستخدم هذه الوظيفة سلك الطور الحركي لقياس السرعة. يرجى استخدام عرض السرعة العادية.
إذا لم يكن لدى ebike هذه الوظيفة ، فيمكنك تركها غير متصلة.

11. قفل كهربائي
السلك الأحمر الرفيع على موصل إدخال الطاقة.
يرجى الاتصال بمدخل قفل المفتاح وسلك إخراج المفتاح إلى الطرف السلبي. إذا كان موصل قفل المفتاح الخاص بك مختلفًا ، فيمكنك قطع السلك للاتصال.
إذا كنت لا تحتاج إلى قفل كهربائي لدراجتك الإلكترونية. ثم يمكنك توصيله مباشرة بمدخل الطاقة +.

12. مدخل الطاقة
أحمر سميك: مدخلات الطاقة + ، أسود: مدخلات الطاقة-.
أسلاك سميكة حمراء وسميكة سوداء 3P موصل الذكور.
يرجى الاتصال بالبطارية ، يرجى ملاحظة أن الأحمر هو القطب + والأسود هو القطب السالب. يجب إيلاء عناية خاصة عند الاتصال ، ولا تقم بتوصيل إدخال الطاقة الخطأ + و-، وإلا فإنك ستلحق الضرر بوحدة التحكم. يرجى إيلاء اهتمام خاص لهذه الخطوة.

13. الكشف التلقائي (التعلم)
موصل سلك أبيض.
عند الانتهاء من كل ما سبق ، يرجى ترك عجلة محرك Ebike معلقة. وقم بتشغيل قفل المفتاح ومدخلات الطاقة ، وقصر سلك الكشف التلقائي لمدة 10 ثوانٍ بينما تقوم وحدة التحكم بفحص معلمات المحرك ، وبعد 10 ثوانٍ يرجى فصل الكشف التلقائي. إذا كان المحرك يعمل في الاتجاه المعاكس ، فأنت تقوم بتوصيل كابل الكشف التلقائي لمدة 10 ثوانٍ أخرى لإعادة الفحص وتحديد الاتجاه الصحيح لتشغيل المحرك. بعد هذه العملية ، أكملت جميع الاتصالات. يمكنك استخدام الدراجة الإلكترونية الخاصة بك بشكل طبيعي.

14. فرامل عالية المستوى
إذا كان السكوتر الكهربائي الخاص بك يستخدم فرامل عالية المستوى ، فيمكنك استخدام الفرامل عالية المستوى وإلغاء الفرامل منخفضة المستوى.

إذا كنت تطلب وحدة تحكم واحدة 24V/36V W ، يرجى الرجوع إلى رابط وحدة التحكم W للاطلاع على تعليمات حول كيفية استخدامها.

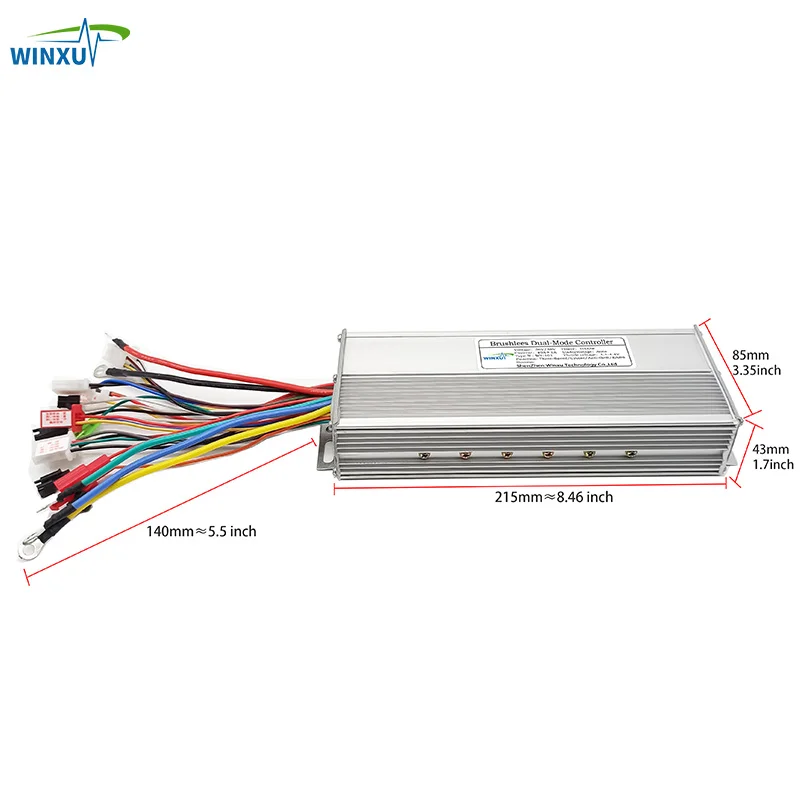

● حجم المنتج: 215x43x85mm
● الجهد: 36V/48V أو 48V/64V أو 60V/72V
● القوة: من من من W
● موس: 18
● الحالي: 45A ± 1A
● انخفاض الجهد: التلقائي
● وظيفة: ثلاث سرعتين/كروز/EABS

ميزات المنتج:

1. هيكل وحدة التحكم مصنوع من سبائك الألومنيوم مع تصميم الأخدود ، والتي يمكن أن تحمي الدائرة الداخلية وجيدة لتبديد الحرارة لتجنب التحميل الزائد الحراري.

2. هذا العنصر هو وحدة تحكم بمحرك بدون فرش ، يمكنه توفير سرعة ثابتة وتحكم حساس في الكبح وتغيرات الاتجاه. وحدة تحكم الوضع المزدوج تعمل بسلاسة وصمت.

3. الأسلاك والواجهات متينة ، وتضمن عطلًا منخفضًا في الاستخدام لفترة طويلة.

4. تحتوي الواجهات على ملصقات تعليمات عليها لسهولة التركيب.

5. مناسبة للدراجات الكهربائية ، سكوتر ، الخ

فاق

1. متى ستقوم بتسليم البضائع ؟
● نقوم بالشحن من الصين وسيستلم worehouse البضائع وسيبدأ الشحن إلى بلدك خلال 1-3 أيام عمل.


2. هل وحدة التحكم متوافقة مع محركي ؟
● متوافق مع جميع الدراجات الكهربائية/سكوتر المحركات بدون فرش ، طالما المحرك الخاص بك هو محرك بدون فرش ، وحدة تحكم ستكون متوافقة تماما.


3. إذا لم أتمكن من توصيل الأسلاك ، فهل ستقدم الدعم الفني ؟
● بالطبع ، سوف نقدم دائمًا الدعم الفني لجميع العملاء. يرجى الاتصال بخدمة العملاء عبر الإنترنت والتقدم بطلب للحصول على الدعم الفني.


4. هل تدعم وحدة التحكم في متجرك بالجملة ؟
● نحن متجر المصنع والشركة المصنعة الأصلية. سوف نقدم أسعار الجملة لطلبك بالجملة


5. هل تبيع ملحقات دراجة كهربائية أخرى ؟
● نعم ، نبيع الكثير من الملحقات الإلكترونية للدراجة الكهربائية ، بما في ذلك وحدة التحكم ، الشاحن ، BMS ، التنبيه ، دواسة الوقود
