وصف

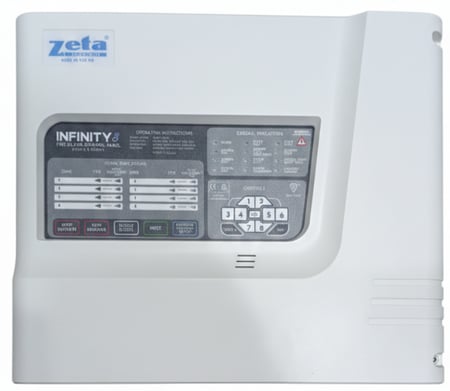

توجد لوحة التحكم Infinity 8 في حاوية ABS الأكثر جاذبية والحديثة التصميم والمقاومة للهب، وذلك باستخدام مصدر طاقة في وضع التبديل. يحتوي على غطاء أمامي قابل للإزالة بالكامل مما يعمل على تحسين سهولة الوصول إلى تركيبات الكابلات. يمكن أيضًا طلب لوحة Infinity 8 بصندوق خلفي معدني يسهل تركيب بطاريات تصل إلى 7ah داخل هيكل اللوحة. لطلب هذا الإصدار، أضف "/M" إلى نهاية رقم الطراز (أي IN1/M، IN2/M، وما إلى ذلك).
سمات
الوصول عبر كلمة المرور - يزيل مشكلة المفاتيح المفقودة منشأة اختبار رجل واحد منشأة تعطيل للمناطق وأجهزة الصوت مساحة تصل إلى بطاريات 3 أمبير خيار تأخير أسلم 4 دوائر أسلم (IN4، IN6 وIN8) يمكن تكوين دوائر أسلم 3 و/أو 4 كمدخل Aux 24V تلبي الإمدادات جميع متطلبات أحدث EN54 الجزء 2 والجزء 4
الموديل IN8
الجزء رقم 37-654
جهد التيار الكهربائي 230 فولت تيار متردد +10% / -15% عند 50/60 هرتز
جهد النظام 24 فولت تيار مستمر (الاسمي)
جهد المنطقة 21 فولت تيار مستمر (الاسمي)
خرج إنذار أسلم 2 × 150 مللي أمبير @ 24 فولت تيار مستمر 4 × 150 مللي أمبير @ 24 فولت تيار مستمر
مرحل الخطأ 1 × مرحل مجاني فولت، SELV @ 1A كحد أقصى
سعة المنطقة 32 جهازًا لكل منطقة
تشغيل جهاز الصوت عن بعد عبر جهة اتصال N/O المتصلة بتغيير الفئة
تأخير تنشيط Sounder من 0 إلى 10 دقائق بزيادات دقيقة واحدة
المنطقة نهاية خط الصمام الثنائي 1N4002 (شريط الكاثود إلى المنطقة +ve)
أسلم نهاية الخط المقاوم 10K
جهد الشاحن 27.6 فولت
قطع البطارية جهد البطارية أقل من 20 فولت
حد المقاومة الداخلية للبطارية 0.9 أوم
حجم العلبة 371 × 302 × 93 (مم)
الوزن 3 كجم (باستثناء البطاريات)
الحد الأقصى لمساحة البطارية 2 × 3.4 أمبير، 12 فولت تيار مستمر من حمض الرصاص المختوم
