فلتر طاقة 20 أمبير مزدوج DC لكبت الضوضاء والتداخل الكهرومغناطيسي (EMI)

فلتر طاقة 20 أمبير مزدوج DC لكبت الضوضاء والتداخل الكهرومغناطيسي (EMI)

 هل تعاني من ضوضاء وتداخل في مصدر الطاقة المزدوج (موجب/سالب) في نظام صوت سيارتك أو أجهزتك الإلكترونية الحساسة؟ يقدم متجر أبحر أونلاين الحل الأمثل مع فلتر الطاقة المزدوج DC عالي التيار (20 أمبير). مصمم خصيصاً لكبت التداخل الكهرومغناطيسي (EMI) والضوضاء عالية التردد بفعالية من كل من خطوط الجهد الموجب (+V) والسالب (-V).

باستخدام دائرة فلتر LC (محث-مكثف) منخفض التمرير متعددة المراحل (مرحلتين لكل خط جهد)، يضمن هذا الفلتر تنقية فعالة لمصدر الطاقة، وهو أمر ضروري لتطبيقات مثل مضخمات صوت السيارات التي تعمل في بيئات السيارات المليئة بالضوضاء. يتحمل الفلتر أحمالاً عالية تصل إلى 20 أمبير ويعمل مع جهد DC مزدوج يصل إلى +/- 50 فولت.

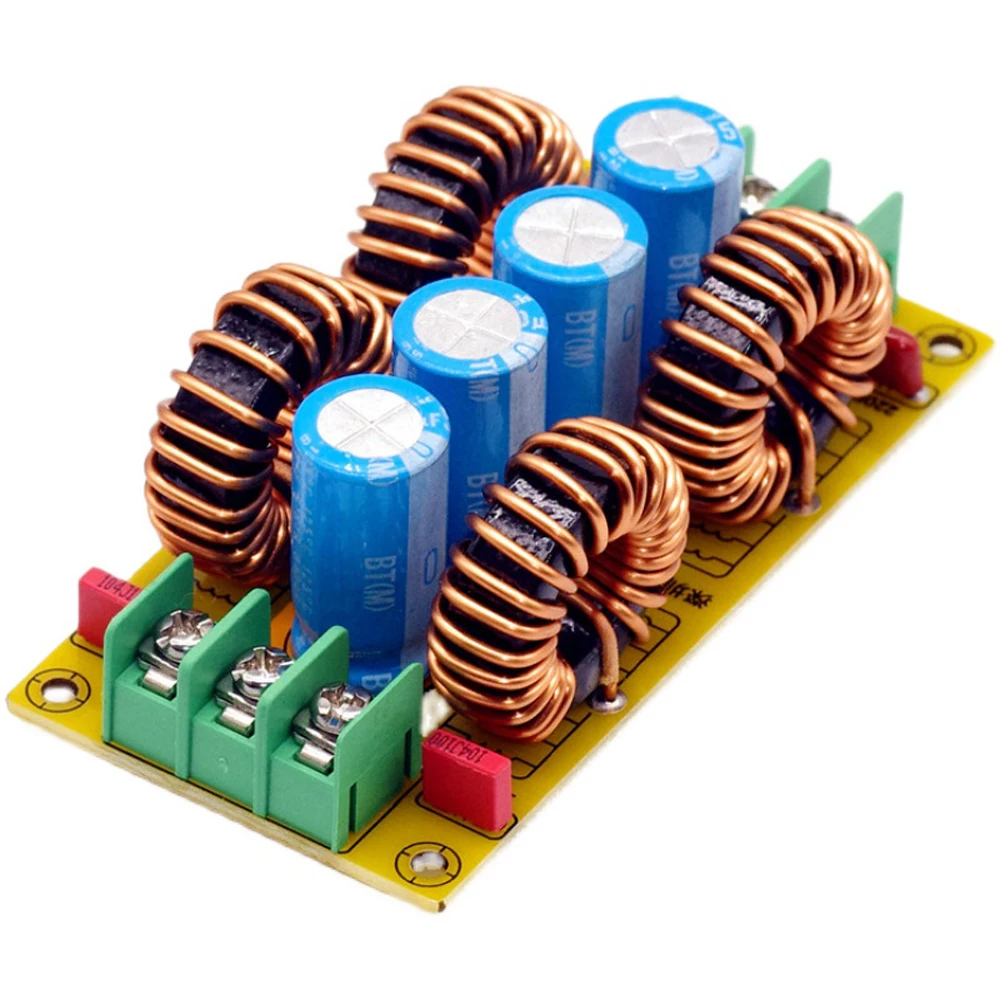

مصنوع من لوحة دوائر مطبوعة FR4 متينة مزدوجة الجوانب، مع تصميم مسارات قصير ومُحسَّن للتيار العالي وتقليل التداخل الخارجي. يتميز بمكونات عالية الجودة بما في ذلك ملفات حث حلقية مغناطيسية من حديد السيليكون والألومنيوم بتصنيف 20 أمبير ومكثفات موثوقة. مثالي لأنظمة صوت السيارات، الدراجات النارية، محولات DC-DC، أو أي دائرة تتطلب طاقة DC مزدوجة نظيفة وتتعرض لتداخل كهرومغناطيسي قوي. احصل على طاقة أنظف وأداء أفضل لأجهزتك مع هذا الفلتر الأساسي من أبحر أونلاين.

الميزات والخصائص:

• يفلتر خطي الطاقة الموجب (+V) والسالب (-V) بشكل متزامن.
• قدرة تحمل تيار عالية: تصل إلى 20 أمبير بشكل مستمر.
• كبت فعال للتداخل الكهرومغناطيسي (EMI) والضوضاء عالية التردد عبر فلاتر LC متعددة المراحل (مرحلتين لكل خط).
• يدعم جهد دخل DC مزدوج يصل إلى +/- 50 فولت كحد أقصى (يمكن ترقية المكونات لجهد أعلى).

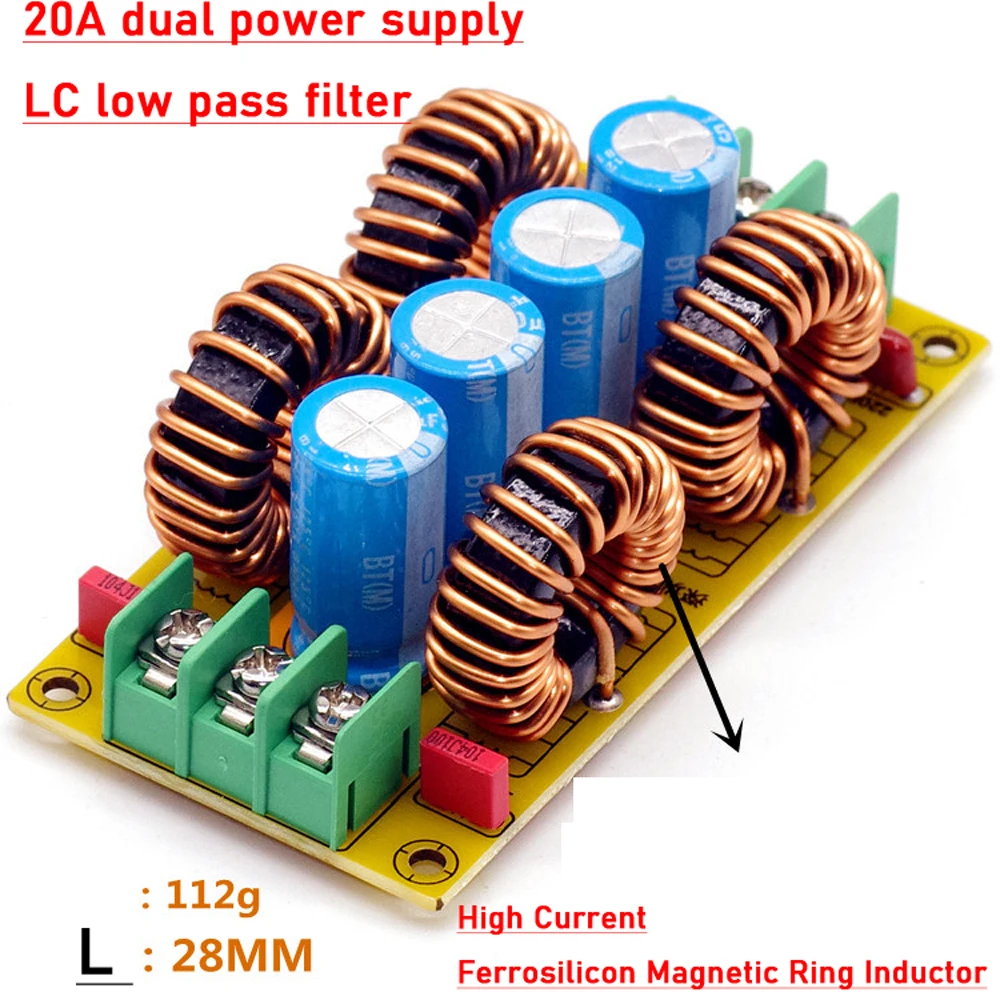

• يستخدم ملفات حث حلقية مغناطيسية من حديد السيليكون والألومنيوم عالية الأداء بتصنيف 20 أمبير.
• لوحة دوائر مطبوعة FR4 متينة مزدوجة الجوانب (86x43 مم) بمسارات مُحسَّنة للتيار العالي.
• أطراف توصيل لولبية ملائمة (3 أقطاب، 7.62 مم) للدخل والخرج (+V, GND, -V).

الفوائد والمزايا:

• يوفر طاقة DC نظيفة ومنقاة للإلكترونيات الحساسة مثل مضخمات الصوت والمعالجات.
• يقلل أو يزيل تداخل الضوضاء الناتج عن المحركات، مولدات الكهرباء (الدينامو)، أو مزودات الطاقة النبضية.
• يحسن جودة ونقاء الصوت في أنظمة صوت السيارات عن طريق توفير مصدر طاقة نظيف.
• يعزز استقرار وأداء الأجهزة التي تعمل في بيئات ذات تداخل كهرومغناطيسي عالٍ.
• يحمي الأجهزة المتصلة بعد الفلتر من التوافقيات والضوضاء الضارة في مصدر الطاقة.
• تصميم قوي وموثوق يضمن الأداء في التطبيقات الصعبة، متوفر لدى أبحر.

التطبيقات العملية وسيناريوهات الاستخدام:

• فلترة الطاقة لمضخمات صوت السيارة (الأمبليفاير)، المعالجات الصوتية، ووحدات الرأس (المسجلات).
• تنظيف مصادر الطاقة في الدراجات النارية، القوارب، أو المركبات الأخرى.
• الاستخدام مع محولات DC-DC التي تولد جهود موجبة/سالبة لتغذية الدوائر الحساسة.
• فلترة خرج مزودات الطاقة النبضية (SMPS) في التطبيقات الصناعية أو ذات البيئات الصاخبة.
• أي تطبيق يتطلب طاقة DC مزدوجة (+/-) نظيفة تصل إلى 20 أمبير في وجود تداخل كهرومغناطيسي قوي.

التوافق: مثالي لهواة السيارات، مركبي الأنظمة الصوتية المحترفين، هواة الإلكترونيات، والفنيين في المملكة العربية السعودية ودول الخليج الذين يحتاجون إلى حلول فلترة طاقة قوية لمصادر التغذية المزدوجة DC.

المواصفات المادية للمنتج:

• مادة لوحة الدوائر المطبوعة (PCB): ألياف زجاجية FR4 (مزدوجة الجانب)
• الأبعاد (طول × عرض × ارتفاع تقريباً): 86 مم × 43 مم × 28 مم (الارتفاع بناءً على حجم الملفات)
• الوزن (تقريبي): 112 جرام (0.112 كجم)
• موصلات الدخل/الخرج: 2 × أطراف توصيل لولبية ثلاثية (3-Pin) بمسافة 7.62 مم (+VDD, GND, -VSS)

المواصفات العامة والتقنية:

• نوع الفلتر: فلتر EMI منخفض التمرير LC لمصدر طاقة مزدوج DC

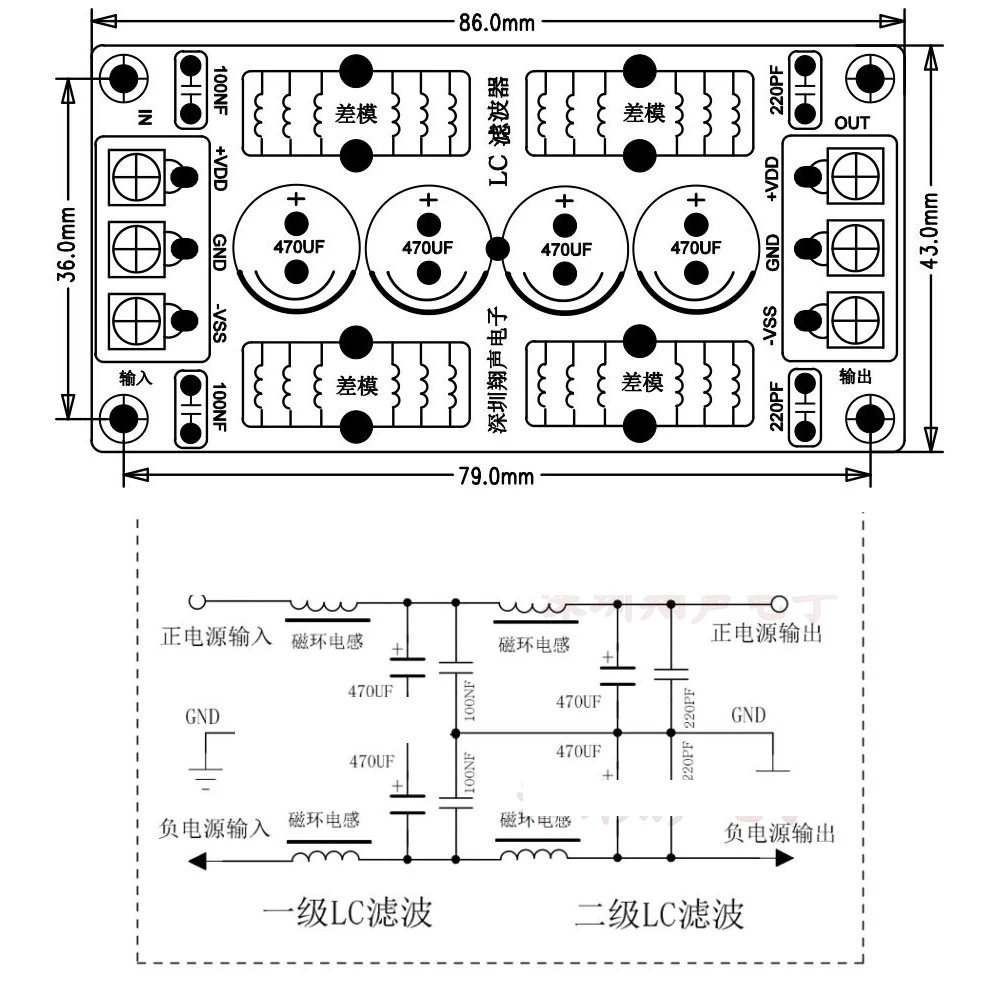

• بنية الدائرة: فلتر LC ذو مرحلتين لكل خط جهد (+V و -V)
• جهد الدخل: DC مزدوج موجب وسالب، حتى +/- 50 فولت كحد أقصى
• التيار الأقصى المستمر: 20 أمبير
• المكونات الرئيسية: 4 × مكثفات كهرلية 50V 470uF، 2 × مكثفات فيلم 100nF، 2 × مكثفات فيلم 220pF، 4 × ملفات حث 20A (قلب حديد-سيليكون-ألومنيوم).

تعليمات خاصة واحتياطات السلامة:

• التزم تماماً بالقطبية الصحيحة (+V, GND, -V) لكل من توصيلات الدخل والخرج. التوصيل الخاطئ سيتلف الوحدة وقد يتلف الأجهزة المتصلة.
• لا تتجاوز الحد الأقصى المحدد للجهد (+/- 50 فولت) أو التيار (20 أمبير).
• تأكد من وجود تهوية كافية حول الوحدة، حيث قد ترتفع حرارة المكونات (خاصة الملفات) تحت الحمل العالي المستمر.
• قم بالتثبيت بإحكام في مكان محمي من الرطوبة الزائدة والاهتزاز والحرارة الشديدة.
• تعامل مع لوحة الدوائر المطبوعة (PCB) من حوافها لتجنب التلف الناتج عن التفريغ الكهروستاتيكي (ESD).

محتويات العبوة:

1 × وحدة فلتر طاقة 20 أمبير مزدوج DC لكبت التداخل الكهرومغناطيسي (EMI)
