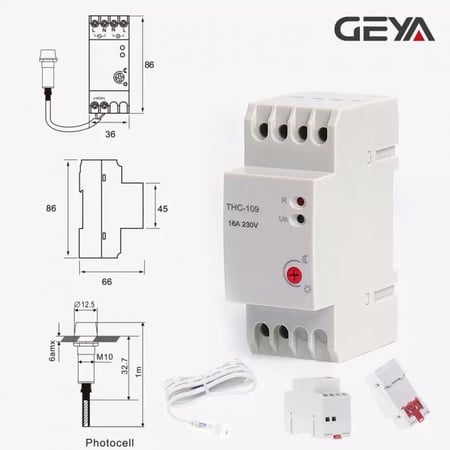

THC-109B 25A مفتاح مؤقت يعمل بمستشعر ضوئي - يثبت بمسار الطبلون

THC-109B مفتاح مؤقت يعمل بمستشعر ضوئي - يثبت بمسار الطبلون 25A

Din rail Twilight Switch

التطبيقات

 مفتاح مؤقت مع جهاز استشعار خارجي يستخدم لتبديل إضاءة الشوارع وأضواء الحدائق ، وإضاءة الإعلانات ، ونوافذ المتاجر ، إلخ.

ميزات الوظيفة:

- مزود بوحدة مستشعر خلية كهروضوئية خارجي بسلك طوله 20سم

- يعمل على التحكم في الأضواء على أساس شدة الإضاءة المحيطة.

   - يتم مراقبة مستوى الشدة المحيطة بواسطة مستشعر خارجي ويتم تبديل الخرج وفقًا للمستوى المحدد على الجهاز.

   -مدخل تحكم للتحكم الإضافي

  - نطاق الإضاءة 1-100Lx

   -وظيفة ON-AUTO-PFF

   - الجهد: AC 110V - 240V.

   -مخرج 1SPST 25A / AC1

   -1 MODULE ، سكة تعليق DIN.

 OFF مفتاح التحكم في ضوء الخلية الكهروضوئية 25A مع مستشعر AC220V Din rail

THC-109B مع جهاز استشعار = نوع تلقائي / يدوي

التطبيقات العامة:

يمكن للمنتج تشغيل أو إطفاء الضوء تلقائيًا وفقًا للإضاءة المحيطة. لا يمكن أن تؤثر درجة الحرارة المحيطة والرطوبة على ذلك. إنها ليست مريحة فحسب ولكنها عملية أيضًا ؛ يمكنه التحكم في الحمل الذي يعمل فقط في الليل. يتم استخدامه لإضاءة الطريق ، وإضاءة الحديقة ، إلخ.

ميزات الوظيفة

 (THC-109B) عند إيقاف تشغيل مفتاح الموجة ، تنطفئ الأضواء ؛ عند وضع مفتاح الموجة في وضع التشغيل ، يتم إجبار الضوء على فتح ؛ عندما يبدأ مفتاح الموجة الموجود في AUTO العمل تلقائيًا ، يستمر الآخر في اختبار عملية THC-109 التالي ؛

حرك مقبض LUX لتحديد مقدار حساسية الضوء ، وقم بتشغيل الطاقة.

عندما تختبر في النهار. يجب عليك تغطية المنتج بقطعة قماش سوداء غير شفافة.

عندما تغطي قطعة القماش نافذة الكشف عن الخلية الكهروضوئية ، يكون الضوء المحيط للخلية الكهروضوئية أقل من 2 LUX ، وسوف يضيء المصباح.

عند خلع قطعة القماش هذه ، سينطفئ المصباح تلقائيًا.

عند تحريك مقبض LUX لوضع الشمس ، يمكن أن يكون المصباح مضاءً في الإضاءة المحيطة التي تقل عن 100LUX.

أمام الخلية الكهروضوئية ، يجب ألا يكون هناك عائق يؤثر على قبول الضوء الطبيعي ؛

يجب ألا يكون هناك جسم متأرجح أمام الخلية الكهروضوئية.

لا تقم بتثبيت الخلية الكهروضوئية تحت الضوء أو في المكان الذي سيتم فيه تشعيع الضوء إلى الخلية الكهروضوئية.

GEYA 1NO Twilight Switch Auto Manual ON OFF Photocell Light Control Switch 25A with Sensor AC220V Din rail

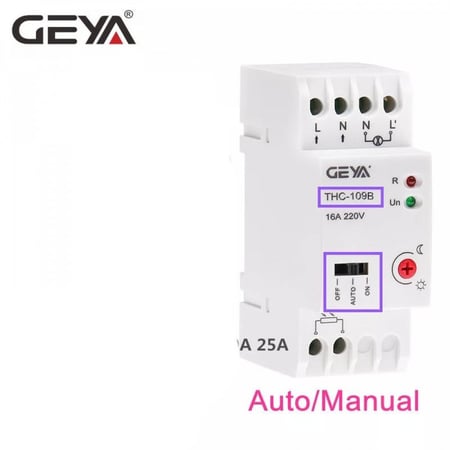

THC-109B with sensor=Auto/Manual Type

General

Applications

The product can turn on or turn off light automatically according to ambient-light. Ambient temperature and humidity can't affect it. It is not only convenient but also practical; it can control the load working only at night. It is used for road light, garden light etc..

Function Features

 (THC-109B)When wave switch located OFF, lights out;When wave switch located ON, forced open the light;When wave switch located in the AUTO start work automatically, the other to continue the following THC-109 process test;

• Slide the LUX knob to position moon, and switch on the power.
• When you test in daytime. You should cover a black opaque cloth on the product.
• When the cloth mantles the detection window of the photocell, the ambient light of the photocell is less than 2 LUX, the lamp will be on.
• When you take off this cloth, the lamp will be off automatically.
• When you slide the LUX knob to position sun, the lamp could be on in the ambient light less than 100LUX.
• In front of the photocell, it should be no obstruction affecting to accept natural light;
• In front of the photocell, it should be no swaying object.
• Don't install the photocell under the light or in the place where the light will be irradiated to the photocell.

Modular Light Sensitive Switch THC109B Relay

ItemNoTHC109B

Operating Voltage AC220V 50/60Hz

Voltage RangeAC 180-250V

Power Consumption 4VA (max)

Electrical Life100000

(rated Load)

Ambient Light<5-150LUX (Adjustable)

Load Rating16A, 20A, 25A

MountingDIN rail mounting

Contact Capacity

THC109B 25A Resistive: 25A/250VAC (cosΦ=1)

Temperature-10-40℃

Relative Humidity35-85%RH
