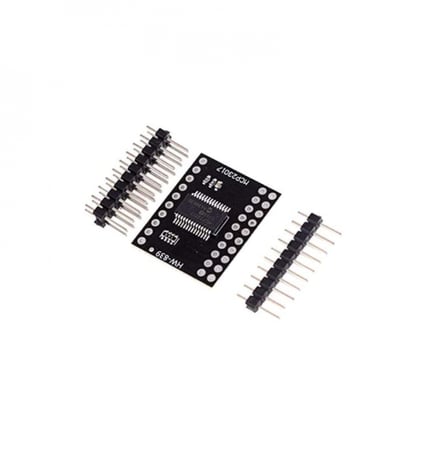

وحدة توسيع المداخل/المخارج MCP23017 – 16 منفذ I/O عبر I2C

🔌 وحدة توسيع المداخل/المخارج MCP23017 – 16 منفذ I/O عبر I2C 🔌

هذه الوحدة تتيح لك إضافة 16 مدخل/مخرج رقمي إضافي لأي متحكم دقيق (مثل Arduino أو ESP32) باستخدام واجهة I2C فقط، مما يجعلها مثالية للمشاريع التي تتطلب عددًا كبيرًا من الدبابيس دون الحاجة لتغيير اللوحة الأساسية.

✅ المواصفات التقنية:

• الشريحة: MCP23017 من شركة Microchip
• عدد المداخل/المخارج الرقمية: 16 منفذ GPIO
• واجهة الاتصال: I2C
• الجهد التشغيلي: 1.8V إلى 5.5V
• تيار الخرج: حتى 25mA لكل دبوس
• أوضاع الدبابيس: مدخل، مخرج، مع مقاومة سحب داخلي (Pull-up)
• سرعة I2C: تدعم حتى 1.7MHz
• منافذ: GP0 إلى GP15
• دعم المقاطعات (Interrupts): متوفر عبر دبابيس INT

🔹 المميزات:

✔ يضيف 16 منفذ إدخال/إخراج باستخدام منفذين فقط من المتحكم

✔ مثالي عند استخدام متحكمات بعدد محدود من الـ GPIO

✔ قابل للتسلسل حتى 8 وحدات (128 منفذ عبر I2C واحد)

✔ إعداد سهل عبر مكتبات Arduino وESP

✔ تصميم صغير وسهل التثبيت على لوحة التجارب

📌 الاستخدامات الشائعة:

• تشغيل عدد كبير من الأزرار أو المصابيح
• التحكم بمحركات أو ريليه متعددة
• بناء لوحات مفاتيح رقمية أو لوحات تحكم
• تطبيقات الحساسات متعددة القنوات
• مشاريع الأتمتة أو الألعاب الإلكترونية

🔹 الوزن التقريبي للمنتج: 7 جرامات
